開戸引き込み装置「エコキャッチECR-30型」が、テレビ東京のニュース番組「ワールドビジネスサテライト」の「トレンドたまご」のコーナーで紹介されました。

株式会社ダイケン　開戸引き込み装置　ＥＣＲ－３０型
扉が閉まる時、丁番側上枠に取付けた本体装置が扉側に取付けたキャッチ部品を引き込み、ブレーキ機能が働くため、その後最後まで手を添えなくてもゆっくりと自動的に閉まります。

【仕様】
・室内用木製開戸扉（木製枠）専用です。
・扉質量は１２ｋｇ～３０ｋｇ対応です。
・使用温度範囲は０℃～４０℃です。
・本体装置取付後も約1kgfの力で扉が開けられます。
・左右勝手の組み替え変更が可能です。
・装置カバー色はシルバー、ゴールドの２色から選択できます。

シルバー	ゴールド

・引き込み機能をＯＦＦ操作にすれば、扉を常にフリーの状態で使用できます。（※図１）
・２０万回の耐久実験をクリアしました。
・コンパクトなサイズです。
本体装置：Ｗ１３６ＸＨ３３ＸＤ４６ｍｍ
キャッチ部品：Ｗ１８４ＸＨ１６ＸＤ２０ｍｍ

---

品番	仕様
ECR-30RS	右開き用　シルバー色
ECR-30LS	左開き用　シルバー色
ECR-30RG	右開き用　ゴールド色
ECR-30LG	左開き用　ゴールド色

☆☆エコキャッチの紹介ムービーを
ダイケンＰＲＯサイトにて公開中！コチラ

---

---

★ご使用にあたっての確認事項
※下記条件が1つでも満たさない場合は取付けができません。
＜１＞戸当たり高さが12mmより高い場合は使用できません。
※１戸当たり高さが12mm以上の場合、お客様の加工になります。 １2mmを超えた寸法分のスペーサー等を本体と上枠の間に入れて取付けて下さい。
＜２＞扉から本体装置までの距離は23mm以上35mm以下での設定が必要です。

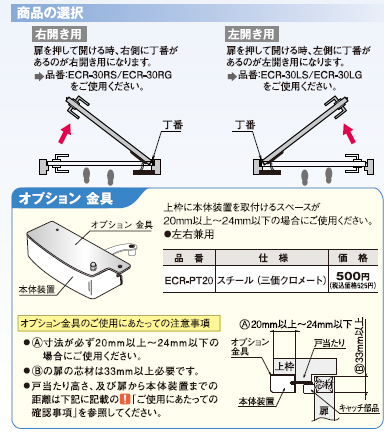

＜３＞上枠に本体装置を取付けるスペースが24mm以上必要です。 ※上枠が20mm以上～24mm以下の場合はオプション金具をご使用ください。
＜４＞扉の芯材は30mm以上必要です。 ※＜１＞でスペーサーを付けた場合は30mm＋スペーサー分の芯材が必要です。
＜５＞扉厚２５mm以上必要です。

---

ご注意
1・本製品の引き込み機能はあくまでも補助的な機能です。使用環境 や閉扉速度により引き込み動作にばらつきが生じる場合があります。
2・必要以上に強い力で扉を閉めると、引き込み機能が正常に機能しません。また、 破損や故障の原因となりますので、必ず適度な力で扉を閉めてください。
3・屋外や浴室には使用しないでください。
4・本製品の引き込み機能は、扉の跳ね返りを防止し、確実に扉を 閉めるものであり、指詰め等の怪我を防止するものではありません。
5・学校等には使用できません。
6・換気扇をまわされますと引き込み機能が正常に作動しない場合があります。
7・気密性の高い部屋では引き込み機能が正常に作動しない場合があります。
8・ハンドルラッチの強さによって扉が閉まりきらない場合があります。
9・丁番によって負荷がかかり過ぎると扉が閉まりきらない場合があります。
